排水管渠遇到河流、山涧、洼地或地下构筑物等障碍物时，不能按原有的坡度埋设，而是按下凹的折线方式从障碍物下通过。

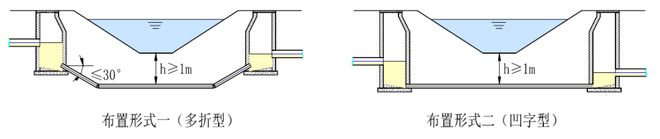

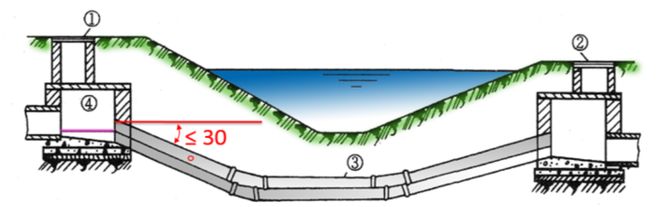

　　倒虹管由进水井、下行管、平行管、上行管和出水井等组成，倒虹管（多折型）的上下行管与水平线°。

　　① 多折型适用于河面与河滩较宽阔、河床深度较大的情况，需用大开挖施工，所需施工面较大；

　　② 凹字型适用于河面与河滩较窄，或障碍物面积与深度较小的情况，可用大开挖施工，有条件的还可用顶管法施工，凹字型清通比较方便。

　　应尽可能与障碍物正交通过，以缩短倒虹管的长度，并应选择在河床和河岸较稳定、不易被水冲刷的地段及埋深较小的部位敷设。

　　通过河道的倒虹管不宜少于两条；通过谷地、旱沟或小河的倒虹管可采用一条。通过障碍物的倒虹管，尚应符合与该障碍物相交的有关规定。

　　倒虹管宜设置两条以上，以便一条发生故障时，另一条可继续使用。平时也能逐条清通。通过谷地、旱沟、或小河时，因维修难度不大，可以采用一条。

　　2.管内设计流速应大于0.9m/s，并应大于进水管内的流速，当管内设计流速不能满足上述要求时，应增加定期冲洗措施，冲洗时流速不应小于1.2m/s；

　　3.倒虹管的管顶距规划河底距离一般不宜小于1.0m，通过航运河道时，其位置和管顶距规划河底距离应与当地航运管理部门协商确定，并设置标志，遇冲刷河床应考虑防冲措施；

　　① 在进水井或靠近进水井的上游管渠的检查井中，设置事故排出口（经主管部门同意）。当检修倒虹管时，让上游污水通过事故排出口直接泄入河道；

　　③ 在倒虹管内设置防沉装置（例如，空气垫式倒虹管：在倒虹管中借助于一个体积可以变化的空气垫，使之在流量小的条件下达到必要的流速）。

　　④ 当采用倒虹管跨过大河时，进水井水位与平行管高差很大，此时应特别注意下行管的消能与上行管的防淤设计，必要时应进行水力学模型试验，以便确定设计参数和应采取的措施。

　　倒虹管采用开槽埋管施工时，应根据管道材质、接口形式和地质条件，对管道基础进行加固或保护。刚性管道宜采用钢筋混凝土基础，柔性管道应采用包封措施。

　　对于金属材质半柔性的管道，则根据具体土质情况，确定采用钢筋混凝土基础还是钢筋混凝土包封。

　　合流管道的倒虹管应对旱流污水量进行流速校核，当不能达到最小流速0.9m/s时，应采取相应的技术措施。为保证合流制倒虹管在旱流和合流情况下均能正常运行，设计中对合流制倒虹管可设两条，分别用于旱季旱流和雨季合流两种情况。

　　倒虹管进出水井的检修室净高宜高于2m。进出水井较深时，井内应设检修台，其宽度应满足检修要求。当倒虹管为复线时，井盖的中心宜设在各条管道的中心线上。

　　污水在倒虹管内的流动是依靠上下游管道中的水面高差（进、出水井的水面高差）H进行的，该高差用以克服污水通过倒虹管时的阻力损失。
